Datorkontrollsystem för LYH998 Series Ny typ Intelligent Raymond slipande kvarn

Datorkontrollsystemet för ett nytt miljöslipfabrik består av Siemens S7-200 PLC och en stationär dator, varav skrivbordsdatorn är ingenjör och operatörsstation. Operatörsstationen kan förverkliga driften och kontrollen av produktionslinjen för slipfabrik.

1. Startinstruktioner

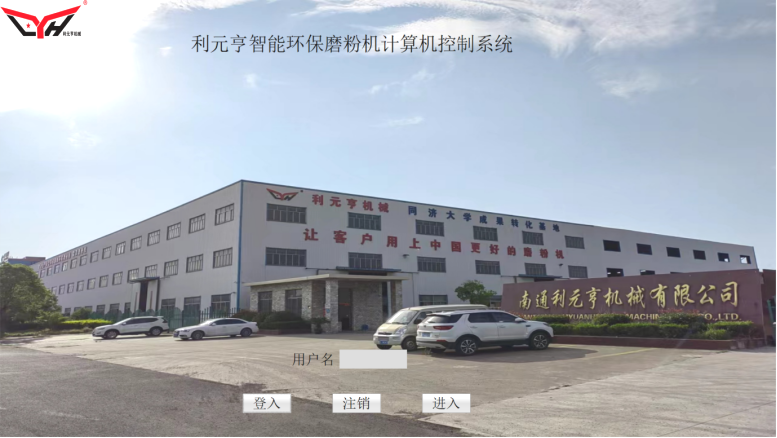

När datorn startar kommer den automatiskt in i slipning av maxdatorprogramvarusystemet och klickar på vänster musknapp för att ange motsvarande skärm.

För att komma åt, klicka på "Logga in", ange inloggningsnamnet och lösenordet i popup-dialogrutan och klicka på OK. Användarens namn för närvarande inloggad visas i kolumnen "Användarnamn" på skärmen. För att logga in, klicka på "Logga ut" för att logga ut från användarens namn. Klicka på “ENTER” för att gå in på operationsskärmen.

2. Drift av slipkvarnens styrsystem
Den består av fyra grupper av skärmar: operationsskärm, larmskärm, parameterinställningsskärm och aktuell grafskärm.
A.Operationsskärm

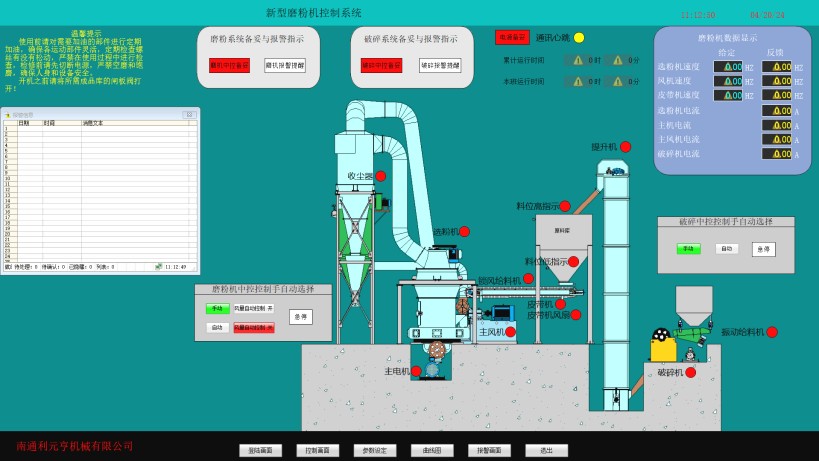

① Startoperation med en klick

När signalen från Mill Center -kontrollen är grön, välj "Auto" i manual och automatiska urvalsgränssnitt för bruket, när "Auto" -knappen blir grön, klicka på "en nyckelstart" -knapp i automatkontrollgränssnittet för att starta utrustningen, så kommer utrustningen att starta i startordningen. När du klickar på knappen "One Key Stop" stängs all utrustning i avstängningen.

② Manuell drift

När signalen från Mill Center Control Ready är grön, välj "Manual" i manualen och automatiskt urvalsgränssnitt för bruket, när "Manual" -knappen blir grön, klicka på den röda knappen bredvid mönstret för utrustningen på driftsgränssnittet i tur och ordning, när den röda knappen blir grön, betyder det att utrustningen startar. Den manuella omkopplingssekvensen hänvisar till kapitel 6.

B.Alarmskärm

Den här skärmen används huvudsakligen för att visa larminformationen för enheten och lagra denna information för senare visning. Som visas i figuren har alla larm larmtid, bekräftad tid, larmmeddelande och larm sluttid. När ett larm dyker upp kan operatören välja det genom att klicka på det och sedan trycka på knappen "Bekräftad" för att bekräfta larmet och larmet bekräftad tid kommer att visas. Det är viktigt att notera att larm endast kan bekräftas när de inträffar. Om det finns för många larm som ska visas på en skärm kan skärmen vändas genom att använda knapparna "Vänd" och "vänd ner".

Larminformation visas i tre färger: rött när larmet inträffar; grönt när larmet har försvunnit; och lila när larmet inträffar och bekräftas. Var uppmärksam på dessa färger för att bestämma felen korrekt.

Larm som redan har dykt upp kan inte raderas artificiellt. De försvinner bara när larmen har samlats till ett visst antal och ersätts av nya larm.

C.Parameterinställningsskärm

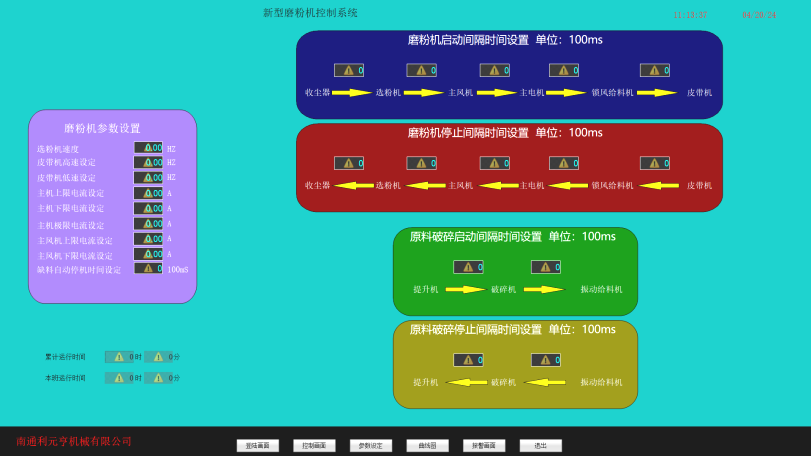

Parameterinställningen registrerar starttid och stopptidsvärden. Som visas i figuren, för att ange parameterinställningen klickar du först på knappen Parameterinställning på huvudskärmen, skriv lösenordet (fabrikslösenordet är 123456) i det lilla fönstret och ange parameterinställningsskärmen om lösenordet är korrekt. Detta lösenord kan modifieras i lösenordsmodifieringsfunktionen i gränssnittet genom att skriva det två gånger. Förvara det modifierade lösenordet ordentligt för att undvika att glömma eller läcka. Om du glömmer lösenordet, vänligen kontakta oss i tid.

Om du vill ändra ett visst värde, ange gränssnittet och klicka på detta värde, kommer tangentbordet att dyka upp. Skriv in de data du vill ändra på tangentbordet och klicka på "Enter" för att bekräfta, data kommer att ändras. För att spara data måste du dock klicka på knappen "Back to Main Screen" och bekräfta ändringen i bekräftelsefönstret som visas.

Det är viktigt att notera att eventuella ändrade parametrar inte får överstiga de övre och nedre gränserna (max, min) som visas på tangentbordet, detta är för att skydda säkerheten för utrustningens drift.

D. Aktuell grafskärm

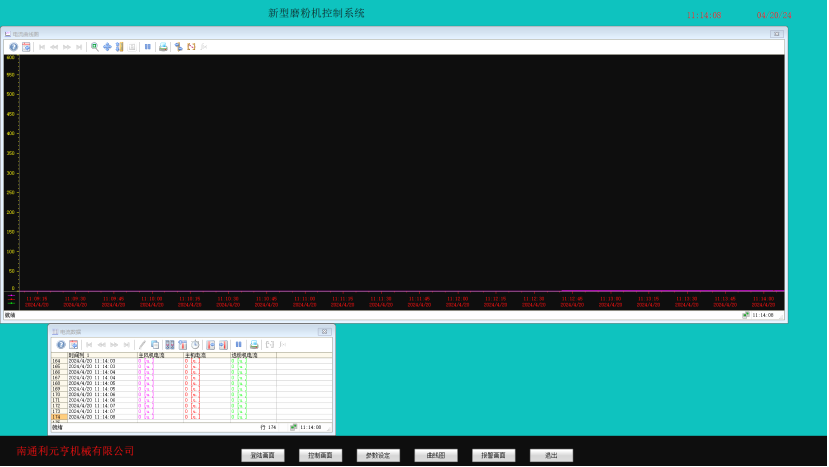

Du kan observera den löpande strömmen för huvudmaskinen, fläkten och pulveravskiljaren när som helst i det aktuella kurvgrafgränssnittet.
